M10 x 132mm Bolzenanker verzinkt - ETA Opt. 1 (1 Stk.)

  • Artikelnummer: P008556
Originalkarton zu 25 Stk. *
2,11 CHF
210,80 CHF pro 100 Stück
inkl. 8,1% USt. , zzgl. Versand (Paket)
ab Preis per VK-Los / x 1 Stk. (1,00 Stück) Grundpreis
3 1,56 CHF* 155,66 CHF pro 100 Stk.
5 1,39 CHF* 139,45 CHF pro 100 Stk.
10 1,25 CHF* 125,40 CHF pro 100 Stk.
25 1,14 CHF* 113,51 CHF pro 100 Stk.
50 1,09 CHF* 109,18 CHF pro 100 Stk.
100 1,06 CHF* 105,94 CHF pro 100 Stk.
  • Sofort verfügbar
  • Lieferzeit: 3 - 6 Werktage (CH - Ausland abweichend)
x 1 Stk.
Beschreibung

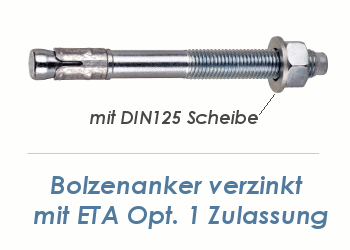

Bolzenanker / Blitzanker Stahl verzinkt mit Scheibe und Mutter
geeignet für die Schnellmontage in ungerissenem Beton und bei Naturstein mit dichtem Gefüge mit ETA Zulassung für gerissenen und ungerissenem Beton (Option 1).


Durchmesser (d) und Länge (l) per Artikelbezeichnung


Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen Beton (Option 1)
  • Feuerwiderstandsklasse F120
  • Ausführung mit Unterlegscheibe gemäß DIN 125
  • Kraft- und drehmomentkontrollierte Spreizung
  • galvanisch verzinkt
  • Vor- und Durchsteckmontage

Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Bolzenanker Abmessungsskizze



Technische Daten:

Abmessung d x l
(in mm)		 Bohrloch (d0)
in mm		 Bohrlochtiefe (h1 min)
in mm		 Setztiefe (hef)
in mm		 Anbauteildicke (tfix)
in mm		 Gewinde
6 x 40 * 6 35 25 2 M6
6 x 65 * 6 45 35 15 M6
8 x 52 * 8 45 30 2 M8
8 x 72 8 60 45 10 M8
8 x 92 8 60 45 30 M8
8 x 112 8 60 45 50 M8
8 x 147 8 60 45 85 M8
10 x 92 10 75 60 10 M10
10 x 102 10 75 60 20 M10
10 x 112 10 75 60 30 M10
10 x 132 10 75 60 50 M10
10 x 162 10 75 60 80 M10
12 x 103 12 90 70 5 M12
12 x 118 12 90 70 20 M12
12 x 128 12 90 70 30 M12
12 x 148 12 90 70 50 M12
12 x 163 12 90 70 65 M12
12 x 178 12 90 70 80 M12
16 x 123 16 110 85 5 M16
16 x 138 16 110 85 20 M16
16 x 178 16 110 85 60 M16

*) nicht Bestandteil der Zulassung



Montagedaten:

Durchmesser M6 * M8 M10 M12 M16
Drehmoment (Tinst)
in Nm		 7 20 35 50 120
Schlüsselweite SW
in mm		 10 13 17 19 24
Durchgangsloch für anzuschließendes Anbauteil
in mm		 7 9 12 14 18
Unterlegscheibe Außendurchmesser x Dicke
in mm		 12 x 1,6 17 x 1,6 21 x 2 24 x 2,5 30 x 3

* nicht Bestandteil der Zulassung



Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.

Hersteller: CELO Befestigungssysteme GmbH

apoloMEA ETA Zulassung Blitzanker BAZ

apoloMEA ETA Zulassung Blitzanker BAZ
PDF apoloMEA ETA Zulassung Blitzanker BAZ
