Beschreibung
Senkschrauben gemäß ISO10642 / DIN7991 aus Stahl verzinkt, Festigkeitsklasse 8.8

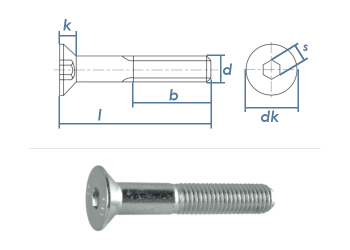

d (Durchmesser ) x l (Länge) per Artikelbezeichnung
Technische Daten:
| d (Durchmesser) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| dk (max. Kopfdurchmesser) in mm |
4,09 | 5,08 | 5,81 | 7,96 | 10,07 | 12,16 | 16,43 | 20,69 | 24,81 | 28,31 | 30,61 | 36,75 |
| k (max. Kopfhöhe) in mm |
1,35 | 1,69 | 1,86 | 2,48 | 3,1 | 3,72 | 4,96 | 6,2 | 7,44 | 8,4 | 8,8 | 10,16 |
| s (Antrieb) in mm |
1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 |
| b (Gewindelänge) in mm *1 |
- | - | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 42 | 48 | 60 |
Maße per ISO10642 (geringfügige Abweichung zur DIN7991 möglich)
*1 .... angegebene Länge stellt die Mindestgewindelänge dar -> bei kürzeren Schrauben wird die Schraube als Vollgewinde geliefert.
Eigenschaften:
| Typ | Werkstoff | Zugfestigkeiten / Steckgrenze | Zusammenfassung |
| FKL 8.8 | Kohlenstoffstahl, abgeschreckt und angelassen (teilweise mit Zusätzen wir Bor, Mn oder Cr) Oberfläche galvanisch verzinkt |
Zugfestigkeit: 800N/mm2 Streckgrenze: 640N/mm2 |
galvanisch verzinkt , daher bedingt gegen Rost beständig, Standardfestigkeit für den Maschinenbau |
Allgemein Informationen:
Die Senkschraube per ISO10642 / DIN7991 ist eine vielseitig einsetzbare metrische Schraube mit guter Zugänglichkeit durch den Innensechskantantrieb und ist durch ihre Bauform völlig versenkbar.
- einfache Montage und Demontage (lösbare & wiederverwendbare Verbindung)
- hohe Temperaturbeständigkeit
- keine Gefügeveränderung bei der Verbindung (im Vergleich zur z.B. Schweißnaht)
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
