Beschreibung
Sicherungsmutter gemäß DIN 985 , Edelstahl A2, selbstsichernd, niedrige Form, mit Sicherungsring aus Polyamid oder anderem gleichwertigen Werkstoff
Durchmesser (d) per Artikelbezeichnung
Technische Daten:
(alle Angaben in mm)

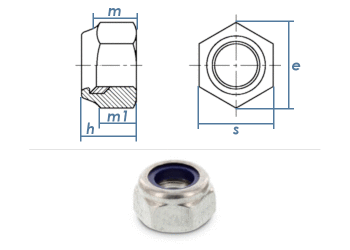

| d (Innendurchmesser) | e (Aussendurchmesser) | h (Höhe) | m1 | m | s (Schlüsselweite) |
| M 2,5* | 5,5 | 3,5 | 1,5 | 2,3 | SW 5 |
| M 3 | 6,01 | 4 | 1,65 | 2,4 | SW 5,5 |
| M 4 | 7,66 | 5 | 2,2 | 2,9 | SW 7 |
| M 5 | 8,79 | 5 | 2,75 | 3,2 | SW 8 |
| M 6 | 11,05 | 6 | 3,3 | 4 | SW 10 |
| M 8 | 14,38 | 8 | 4,4 | 5,5 | SW 13 |
| M 10 | 18,9 | 10 | 5,5 | 6,5 | SW 17 |
| M 12 | 21,1 | 12 | 6,6 | 8 | SW 19 |
| M 14 | 24,49 | 14 | 7,7 | 9,5 | SW 22 |
| M 16 | 26,75 | 16 | 8,8 | 10,5 | SW 24 |
| M 18 | 29,56 | 18,5 | 9,9 | 13 | SW 27 |
| M 20 | 32,95 | 20 | 11 | 14 | SW 30 |
| M 22 | 35,05 | 22 | 12,2 | 15 | SW 32 |
| M 24 | 39,55 | 24 | 13,2 | 15 | SW 36 |
| M 27 | 45,02 | 27 | 14,8 | 17 | SW 41 |
| M 30 | 50,85 | 30 | 16,5 | 19 | SW 46 |
| M 33 | 55,37 | 33 | 18,2 | 22 | SW 50 |
| M 36 | 60,79 | 36 | 19,8 | 25 | SW 55 |
Eigenschaften:
- gute Beständigkeit gegen Rost
- geringe Beständigkeit gegen Säuren
- gute Schweissbarkeit
Hinweis zur Auswahl von Muttern:
Die Festigkeitsklasse einer Mutter sollte immer gleich oder höher der Festigkeitsklasse der Schraube sein. D.h. bei verzinkten Schrauben der Festigkeitsklasse 8.8 sollten Muttern der Festigkeitsklasse 8 benutzt werden.
Erklärung zur Inhaltsangabe "
|
Originalkarton zu xx Stk.*"
